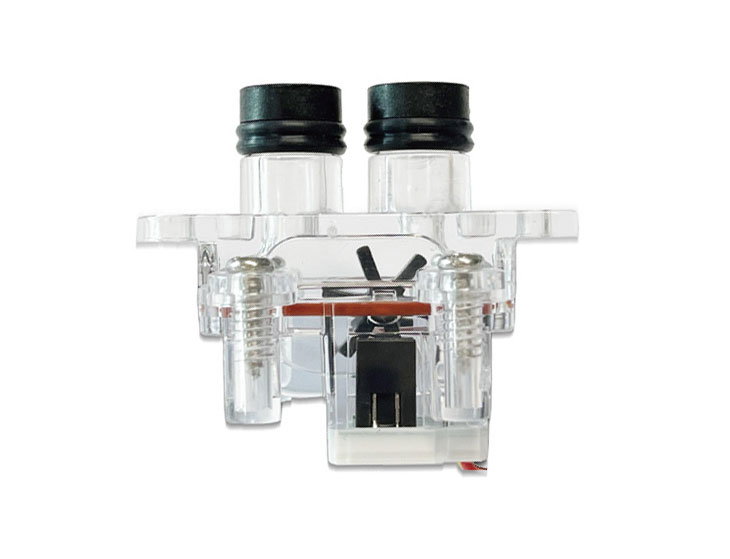

CGS - 550_川东磁电

光耦流量傳感器

CGS - 550

特點：
1.體積小，大大節省安裝空間； 2.食品級材質；3.對安裝環境的磁場和水質無特別要求

應用領域：
智能馬桶、咖啡機、飲水機、凈水機、自動飲料銷售機等需要液體定量傳輸、定量控制的場景

詳細描述：

工(gong)作原理：

光耦(ou)(ou)流(liu)量傳感(gan)器CGS系列利(li)用光耦(ou)(ou)的(de)紅外感(gan)應(ying)原理(li)，當(dang)水通過(guo)葉輪(lun)時，葉輪(lun)轉(zhuan)(zhuan)動(dong)并且轉(zhuan)(zhuan)速隨著流(liu)量變化而(er)成(cheng)線性(xing)變化，葉輪(lun)的(de)葉片(pian)切斷(duan)光耦(ou)(ou)傳感(gan)器的(de)紅外發射接收而(er)輸出相應(ying)脈沖(chong)信號，反(fan)饋給(gei)單片(pian)機(ji)，由(you)單片(pian)機(ji)控制水流(liu)量的(de)大(da)小。

技術要(yao)求(qiu)：

產品型號	輸入電壓	工作電流	流量精度	流量范圍	壓力范圍	輸出高電平	輸出低電平	液體溫度（℃）	工作環境溫度（℃）
CGS-350	DC 5V	≤10mA	±3%	0.2~2.5L/min	≤0.7MPa（20℃）	﹥DC4.5V	＜DC0.5V	＜90℃	-15~85℃
CGS-550	DC 5V	≤25mA	±5%	0.5~4L/min	≤0.7MPa（20℃）	﹥DC4.5V	＜DC0.5V	＜90℃	-15~85℃
CGS-350-KJ	DC 5V	≤10mA	±3%	0.2~2.5L/min	≤0.7MPa（20℃）	﹥DC4.5V	＜DC0.5V	＜90℃	-15~85℃
CGS-550-KJ	DC 5V	≤20mA	±3%	0.5~4.5L/min	≤0.7MPa（20℃）	﹥DC4.5V	＜DC0.5V	＜90℃	-15~85℃
CGS-350H	DC 5V	≤10mA	±3%	0.2~2.5L/min	≤0.7MPa（20℃）	﹥DC4.5V	＜DC0.5V	＜105℃	-15~85℃
CGS-550H	DC 5V	≤25mA	±5%	0.5~4.0L/min	≤0.7MPa（20℃）	﹥DC4.5V	＜DC0.5V	＜105℃	-15~85℃
