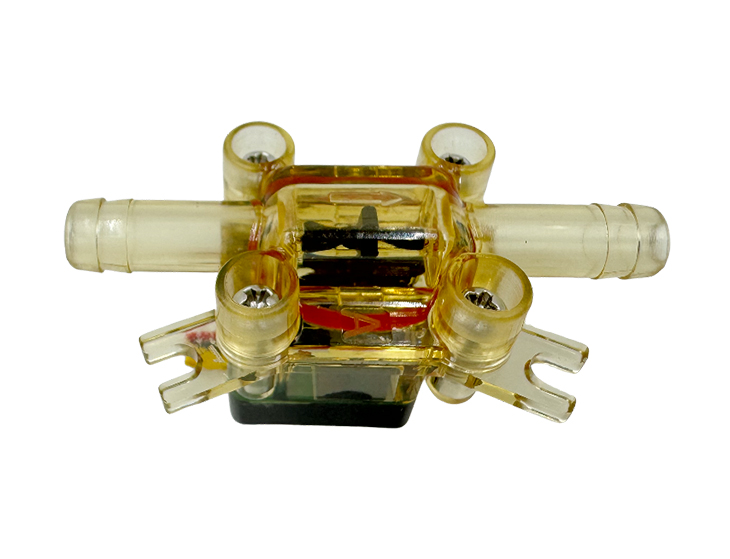

光耦流量傳感器
CGS-350H詳細描述：
工作原理：
光(guang)(guang)(guang)耦流量傳感(gan)器(qi)(qi)CGS系列利用(yong)光(guang)(guang)(guang)耦的(de)紅(hong)(hong)外感(gan)應(ying)原理，當(dang)水通過葉輪時，葉輪轉動并且轉速隨著流量變化而成線性變化，葉輪的(de)葉片切斷(duan)光(guang)(guang)(guang)耦傳感(gan)器(qi)(qi)的(de)紅(hong)(hong)外 發射接(jie)收而輸出(chu)相應(ying)脈(mo)沖(chong)信號，反饋給單(dan)片機，由單(dan)片機控制水流量的(de)大小(xiao)。
技術要求：
| 產品型號 | 輸入電壓 | 工作電流 | 流量精度 | 流量范圍 | 壓力范圍 | 輸出高電平 | 輸出低電平 | 液體溫度（℃） | 工作環境溫度（℃） |
| CGS-350 | DC 5V | ≤10mA | ±3% | 0.2~2.5L/min | ≤0.7MPa（20℃） | ﹥DC4.5V | ＜DC0.5V | ＜90℃ | -15~85℃ |
| CGS-550 | DC 5V | ≤25mA | ±5% | 0.5~4L/min | ≤0.7MPa（20℃） | ﹥DC4.5V | ＜DC0.5V | ＜90℃ | -15~85℃ |
| CGS-350-KJ | DC 5V | ≤10mA | ±3% | 0.2~2.5L/min | ≤0.7MPa（20℃） | ﹥DC4.5V | ＜DC0.5V | ＜90℃ | -15~85℃ |
| CGS-550-KJ | DC 5V |
≤20mA |
±3% | 0.5~4.5L/min | ≤0.7MPa（20℃） | ﹥DC4.5V | ＜DC0.5V | ＜90℃ | -15~85℃ |
| CGS-350H | DC 5V | ≤10mA | ±3% | 0.2~2.5L/min | ≤0.7MPa（20℃） | ﹥DC4.5V | ＜DC0.5V | ＜105℃ | -15~85℃ |
| CGS-550H | DC 5V |
≤25mA |
±5% | 0.5~4.0L/min | ≤0.7MPa（20℃） | ﹥DC4.5V | ＜DC0.5V | ＜105℃ | -15~85℃ |
