動態測距雷達傳感器詳細描述：
工作(zuo)原理：

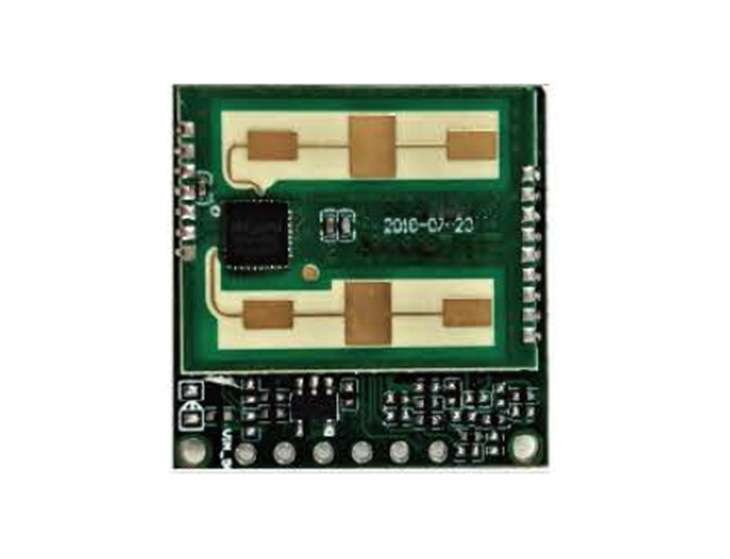

毫米波(bo)動態測(ce)距雷達傳感器LD-02系列利用FMCW（調頻(pin)(pin)連續(xu)波(bo)）原理，在(zai)掃頻(pin)(pin)周期內發射頻(pin)(pin)率變化(hua)的(de)連續(xu)波(bo)，被(bei)物體(ti)反(fan)射后的(de)回波(bo)與發射信(xin)號(hao)有(you)一定的(de)頻(pin)(pin)率差，通過測(ce)量(liang)頻(pin)(pin)率差可(ke)以獲得(de)目標(biao)與雷達之間的(de)距離信(xin)息。
技術要求：
| 型號 | LD-02 |
| 工作頻段 | 24GHz |
| 工作電壓 | 4~6V |
| 工作電流 | 70mA，（25℃，DC5V，VCC2打開） |
| -3dB波段寬度 | 水平±17.5°（E面），垂直±37°（H面） |
| 輸出控制 | 0V~3.3V（UTRA輸出） |
| 測距范圍 | 3~10m（25℃，測人高度1m，裸板，正對） |
| 測距分辨率 | 0.3m （25℃，測人，裸BW=500MHz） |
| 0.6m （25℃，測人，裸BW=250MHz） | |
| 0.75m （25℃，測人，裸BW=200MHz） | |
| 產品尺寸 | 25.0mm（長）×25.0mm（寬） |
